O Processo | Descrição do Sistema
 |

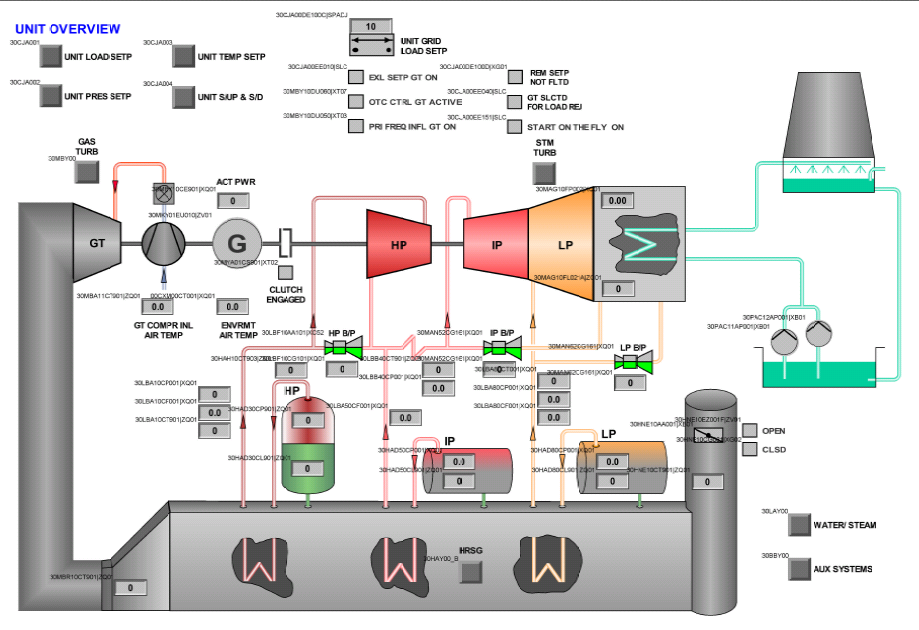

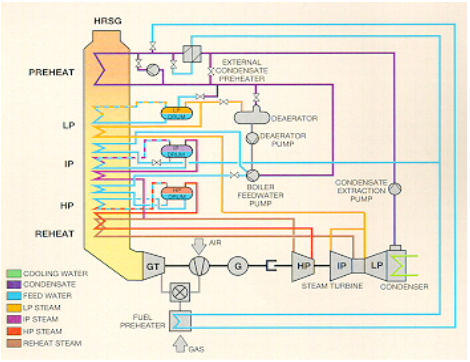

Os gases de exaustão da Turbina a Gás são usados numa Caldeira de Recuperação de Calor (HRSG) para a produção de vapor que é fornecido à Turbina a Vapor. O calor de condensação do vapor após a Turbina a Vapor é dissipado numa Torre de Arrefecimento. Vários equipamentos são arrefecidos por um circuito fechado de arrefecimento que por sua vez é arrefecido pelo circuito principal de arrefecimento, por intermédio de permutadores de calor. A Turbina a Vapor, o Gerador e a Turbina a Gás encontram-se dispostos em veio único, interligados por uma embraiagem mecânica síncrona (SSS clutch). O Gerador encontra-se entre a Turbina a Gás e a Turbina a Vapor. |
