O Processo | Turbina a Gás
 |

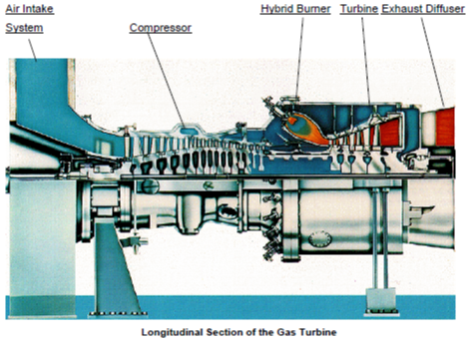

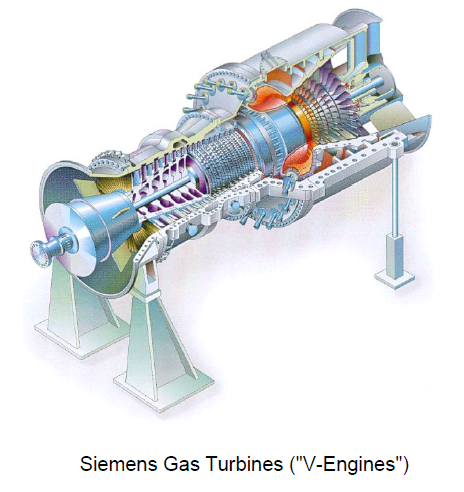

A Turbina a Gás modelo V94.3A é uma máquina de veio único e carcaça única, que queima gás natural. O rotor é suportado em duas chumaceiras. A chumaceira combinada radial e de impulso é localizada do lado da admissão de ar do conpressor e a chumaceira radial do lado da exaustão dos gases de combustão. O veio da Turnbina a Gás é composto por discos, cada um contendo um andar de pás, e por secções de veio ocas, todas mantidos em conjunto por um perno central pré-tensionado. Dentes Hirth mantém o alinhamento do conjunto dos discos e das secções de veio ocas, permitindo a expansão e contracção radial e a transmissão do binário gerado. O veio da Turbina a Gás é arrefecido internamente. A câmara de combustão anular está ligada à carcaça exterior comum da Turbina a Gás. A Turbina a Gás possui um campo uniforme de temperaturas de gases de exaustão através de toda a secção do difusor. Isto é atribuido ao facto que os 24 queimadores hibridos formam um anel contínuo de chama, eliminando assim pontos quentes e pontos frios. A queimadores híbridos limitam a formação de NOx térmico sem a injecção de vapor ou água, estando baseados no desenho e experiência operacional deste tipo de queimadores desde 1986. Este sistema de combustão combina todas as seguintes vantagens:
A Turbina a Gás é montada em fábrica e transportada em módulos para uma mais eficiente montagem.
|
